غرض المنتج
مع تطبيع الوقاية من الوباء والتحكم فيه ، استنفدت جولات من اختبار الحمض النووي عالي الكثافة والفحص موظفي استخراج الحمض النووي. في هذه الحالة ، من الذي لا مفر منه إنتاج جهاز تلقائي لاستبدال العمل اليدوي ، من أجل الحصول على نتيجة اختبار الحمض النووي بعد تغذية الأنبوب. استهدفت في اختبار الحمض النووي على نطاق واسع ، وبدون خطوات استخراج معقدة ، YOCON يمكن أن تنهي محطة عمل عينة التلقائي للاستخراج الأحماض النووية الاستغناء التلقائي والمعالجة والاستخراج لعينات الحمض النووي الفيروسي في غضون 20 دقيقة ، مما يقلل بشكل كبير من القوة العاملة.
ميزات المنتج
1 نتيجة اختبار الحمض النووي تم الحصول عليها بعد تغذية أنبوب
2 غير مراقب
3 Biosafe
ستة براءات اختراع للمنتجات ، 4 حقوق طبع والنشر للبرامج ، مع حقوق الملكية الفكرية المستقلة الأساسية
المعلمات الفنية المنتج

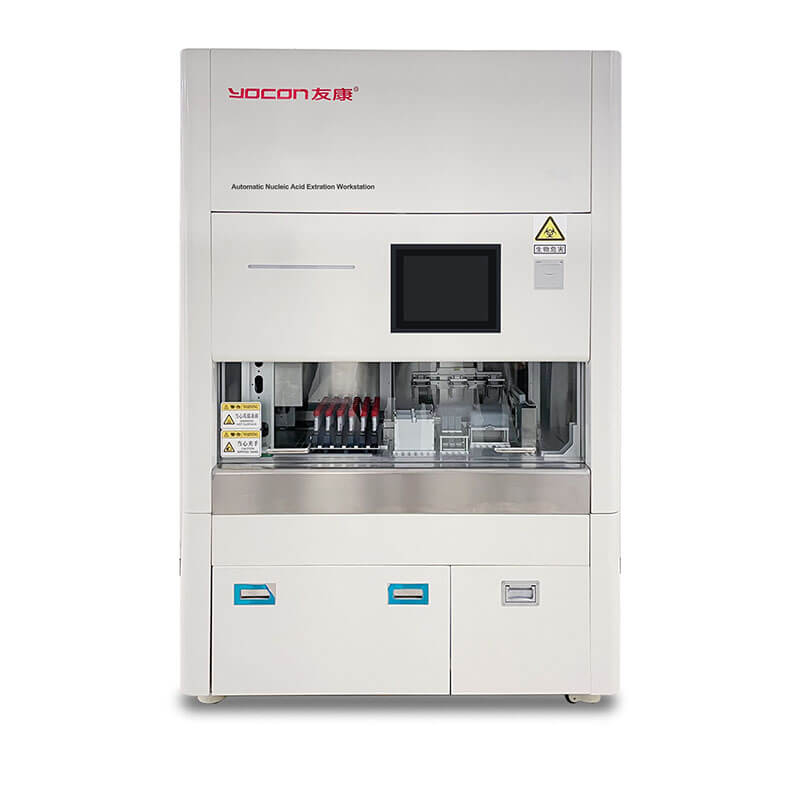

| معالجة العينات التلقائية ومحطة عمل استخراج الحمض النووي | ||
غرض | وظيفة | المعلمات الفنية |
معالجة العينة | شكل تحميل العينة والتفريغ | ضع أنبوب أخذ العينات في رف عينة الدفع والدفع للتحميل أو السحب لتفريغ العينة. |
عدد الأنابيب التي يمكن وضعها في وقت واحد | تتوفر ثماني قنوات ، مما يتيح 8 أنابيب أخذ العينات في وقت واحد. | |
شكل من أشكال التوسع في أنبوب أخذ العينات | السد في الموقع: اترك الجزء العلوي من أنبوب أخذ العينات بعد المرفق في الموقع لتصوير ماصة ؛ أداء تشديد في الموقع بعد الأنابيب لمنع التلوث المتبادل. | |
شكل نموذج تسجيل البيانات | يتم مسح الرمز الباركي على العينة بواسطة ماسح ضوئي كهروضوئي ، والذي يتم الانتهاء منه بشكل متزامن مع التحميل. | |
اختبار في الموضع لرف العينة | وهو مصمم لمنع فشل السجل بسبب الإدراج غير المكتمل في مكانه. | |
تحديد المواقع وحدة دوامة | يتم تنفيذ تحديد المواقع التلقائية وقفلها بعد تذبذب دوامة لمنع اهتزاز رف العينة. | |
شكل إصدار عينة الفيروس | يتم تنفيذ التذبذب في الدوامة في الموقع بتردد ووقت قابل للتعديل. | |
مرونة استخراج الحمض النووي والسرعة | وقت استخراج الحمض النووي في الوضع السريع | 48 عينة/20 دقيقة (لاستخدامها مع YOCON أنبوب أخذ العينات المعطل وكاشف استخراج ثلاث خطوات) |
وقت استخراج الحمض النووي في الوضع القياسي | 48 عينة/40 دقيقة (لاستخدامها مع YOCON أنبوب أخذ العينات غير المنشط وأنابيب أخذ العينات وكواشف استخراج الشركات الأخرى) | |
الحد الأقصى لعدد العينات المراد معالجته في دورة واحدة | 48 حصص | |
الحد الأدنى لعدد العينات المراد معالجتها في دورة واحدة | 48 حصص | |
خطوات الاستخراج القابلة للتحرير | من الممكن تشغيل تحرير البرنامج إحدى الخطوات بشكل منفصل ، مثل التنظيف. | |
تصميم مقاوم للأخطاء في الوضع غير المراقب | تصميم الفشل المضاد لمكافحة | يتوفر مستشعر الموضع ، والذي يستشعر إذا كان حامل عينة الدفع في مكانه لمنع فشل متابعة متابعة. |
تصميم التصادم المضاد للبيبيت | يتوفر جهاز استشعار الألوان ، والذي يتأثر إذا تم تخفيف الغطاء بالفعل وإزالته لمنع فقدان المعدات بسبب التصادم مع ماصة. | |
تصميم فشل تثبيت طرف مضاد للبيبيت | يتوفر مستشعر TIP ، والذي يستشعر إذا تم تثبيت طرف ماصة بشكل صحيح لمنع تشغيل عدم التحميل. | |
تصميم فشل الإلهام المضاد للسائل | يتوفر مستشعر ضغط الهواء ، والذي يتأثر إذا كان على اتصال مع السائل لمنع إلهام فقاعات الهواء. | |
موجه الخطأ | سيتم عرض الأخطاء ، إن وجدت ، على الشاشة ، وسيومض مؤشر الجهاز بصوت إنذار صفير. | |
الأنابيب | كمية العينات في وقت واحد | 8 قنوات متوفرة ، مما يتيح نقل متزامن من 8 عينات. |
تباعد pipetting قابل للتعديل؟ | يمكن تعديله بذكاء وديناميكي وتلقائيًا مع مباريات أنبوب مختلفة أثناء التحرك. | |
نطاق حجم عينة ماصة لكل قناة | 20ul ~ 1000ul | |
دقة ماصة | 20ul ， ＜ 1.5 ٪ ； 100ul ， ＜ 0.5 ٪ | |
استخراج الحمض النووي | طريقة استخراج الحمض النووي | بواسطة طريقة الخرزة المغناطيسية |
وحدة تسخين استخراج الحمض النووي | متاح ، درجة حرارة الغرفة - 100 ℃. | |
حامل قضيب مغناطيسي أعلى | تتيح الطريقة المغناطيسية للشفط وقت استخراج قصير وكفاءة عالية. | |
التذبذب المختلط | يمكن ضبط سعة التذبذب وتردده وفقًا لحجم السائل ، لضمان تأثير الخلط ومنع التدفق. | |
وحدة السلامة درجة الحرارة | يتوفر كل من مستشعر درجة الحرارة ومفتاح حماية درجة الحرارة لضمان سلامة المعدات والموظفين. | |
نطاق التحكم في درجة الحرارة من وحدة تسخين استخراج الحمض النووي | ± 0.5 ℃ | |
نقل الحمض النووي | وضع نقل الحمض النووي | نقل إلى لوحة 48 جيدا ، أو إلى لوحة 96 جيدا أو إلى أنبوب PCR 8-plex. |
ضمان السلامة الحيوية | بيئة عمل الضغط السلبي خلال محطة العمل | أي ما يعادل خزانة السلامة الحيوية المستوى B2 |
نظام مكافحة DRIP | تتحرك الوحدة النمطية المضادة لـ DRIP أسفل ماصة في الوقت الفعلي ، لمنع تلوث العينات الأخرى عن طريق السائل السائل أو النصائح المنفصلة في الحالات القصوى. | |
تطهير وتعقيم بيئة التشغيل | مصباح الأشعة فوق البنفسجية الفعالة | |
مشكلات إضافية في تركيب خزانة السلامة | ||
ختم الحرارة من النفايات | ختم الحرارة من النفايات | يتم رمي نصائح ماصة المستخدمة مباشرة في كيس النفايات الطبية للتخلص منها قبل ختم الحرارة. |
دعم الكواشف | أنبوب أخذ عينات الفيروس | متعدد الخيارات. YOCON أنابيب أخذ العينات المعطلة ، YOCON أنابيب أخذ العينات غير المعطلة أو غيرها مسموح بها. |
كاشف استخراج الحمض النووي | متعدد الخيارات. YOCON كاشف استخراج من ثلاث خطوات أو YOCON كاشف استخراج من خمس خطوات أو غيرها مسموح به. | |
دعم المواد الاستهلاكية | نصائح ماصة | نصائح ماصة قياسية ، 1000 ul و 50 ul. |
لوحة بئر عميق | معيار | |
96 بئر أو 48 بئر PCR لوحة | معيار | |
السيطرة على المعدات | الوضع الفني | كمبيوتر عالي الأداء للتحكم الصناعي |
برنامج دعم | برنامج الكمبيوتر العلوي | |
وضع التحكم | شاشة تعمل باللمس | |
عرض | 12.1 'العرض | |
دقة | 1024 × 768 | |
وضع الواجهة | يتم دعم تصدير البيانات ، والاتصال بنظام LIS والتحكم عن بعد. | |
المعلمات العامة | درجة حرارة العمل | 10 ~ 30 ℃ |
رطوبة العمل | <80 ٪ ، غير التكوين | |
Dimensions | 1600 مم (W) × 880 مم (D) × 1،950 مم (ح) | |
تصميم سهل نقل المعدات | الجهاز أقل من إطار الباب التقليدي في الارتفاع والعرض ، ومزود بعجلات حاملة للحمل لسهولة النقل. | |
الجهد والقوة | 220V ， 50Hz ， 1600W | |
وزن | 490 كجم | |
مزايا المنتج
1. تحميل الأنبوب
يمكن تحميل أنابيب أخذ عينات الفيروسات مباشرة دون الانضمام اليدوي المسبق للحصول على نتائج اختبار الحمض النووي لتحقيق الأتمتة غير المراقبة.
2. عينة التتبع
يتم مسح الباركود على العينة المحملة تلقائيًا ، والذي يتم إكماله بشكل متزامن مع التحميل. يُسمح بالتتبع الكامل وتسجيل البيانات في الذاكرة للتأكد من أن العينات يمكن تتبعها.
3 、 التذبذب التلقائي
يتم بدء برنامج التذبذب في دوامة الدوامة في الموقع بعد التحميل بتردد قابل للتعديل والوقت لإطلاق العينة بشكل كامل وتحسين معدل الكشف. يتيح تحديد المواقع التلقائية والقفل بعد التذبذب لمنع استخراج المتابعة بسبب إزاحة أنبوب أخذ العينات.
4 、 تباعد الأنابيب القابلة للتعديل
مع الكواشف متعددة الخيارات والمواد الاستهلاكية ، يمكن تعديل تباعد الأنابيب تلقائيًا وفقًا لتباعد أنبوب أخذ العينات. YOCON يضمن ارتفاع الاستثمار تكلفة الاستخدام المنخفض للعملاء.
5 、 توج ثماني قنوات
يتيح ذراع التوقف التلقائي الأصلي تخفيفًا أو تشديدًا من 8 أغطية أنبوب أخذ العينات. لا يمثل عدد القنوات كفاءة معالجة العينات ، لكن عدد العينات التي تمت معالجتها في وقت واحد يمكن أن يعكس حقًا الكفاءة.
6 、 التلوث المضاد للفيروسات
YOCON يمكن أن تمنع القناة الهوائية الأصلية ضد التلوث المضاد للفيروسات بشكل فعال 'إيجابي كاذب ' الناجم عن تلوث النظام.
7 、 إنذار مبكر ذكي
تتوفر مجموعة متنوعة من أجهزة الاستشعار المدمجة ، والتي ستقوم بتنشيط برامج الإنذار المسموعة والمرئية وإخطار التصحيحات في حالة سوء التشغيل في عملية التشغيل أو إزاحة المواد الاستهلاكية أو إلهام فقاعات الهواء عن طريق الخطأ أثناء إلهام الكاشف.
8 、 نظام الاستغناء التلقائي
يتم توزيع الكواشف تلقائيًا على لوحات بئر عميقة ، ويتم توزيع الأحماض النووية تلقائيًا إلى 96 لوحًا في نهاية الاستخراج ، دون أن تشبه ماصة يدوية طوال العملية.
9 、 الكواشف متعددة الخيارات والمواد الاستهلاكية
إنه مناسب لجميع أنابيب أخذ عينات القاعدة المثمنة وكواشف استخراج الحمض النووي للخرز المغناطيسي المتوفرة في السوق لتوفير تجربة تشغيل أكثر حرية.
10. التحكم في الشاشة
يتيح نظام التحكم المتقدم للوحة الرئيسية مع الشاشة كوحدة تحكم تلقائية ، عرض عملية الاستخراج والتحكم الدقيق في الشاشة في أي وقت.
